凡是轉軸穿過隔爆外殼壁的地方均應設置隔爆軸承蓋。 該軸承蓋應設計成不能因軸承的磨損或偏心而受到磨損。
軸承蓋可以是圓筒式 ，曲路式) 或浮動式。

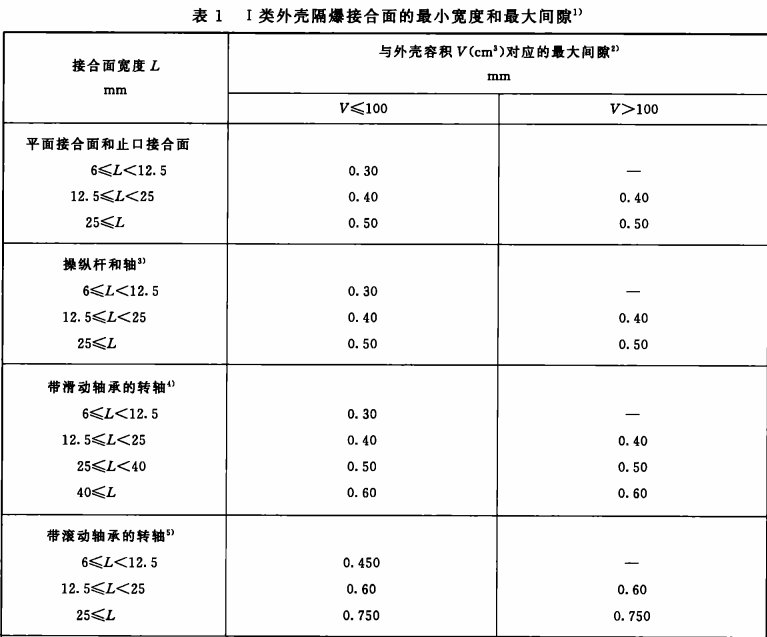

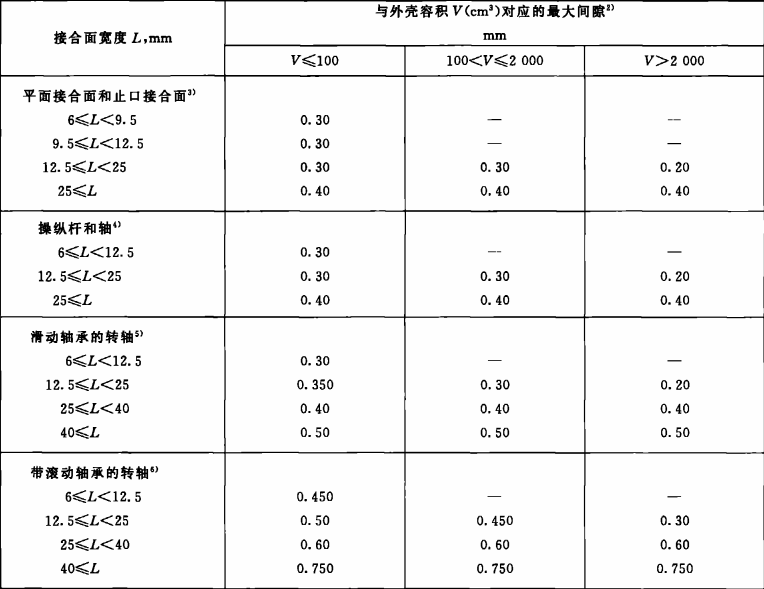

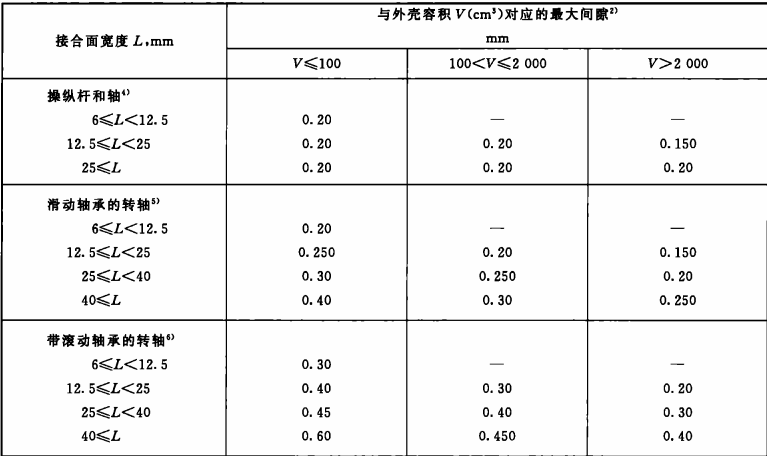

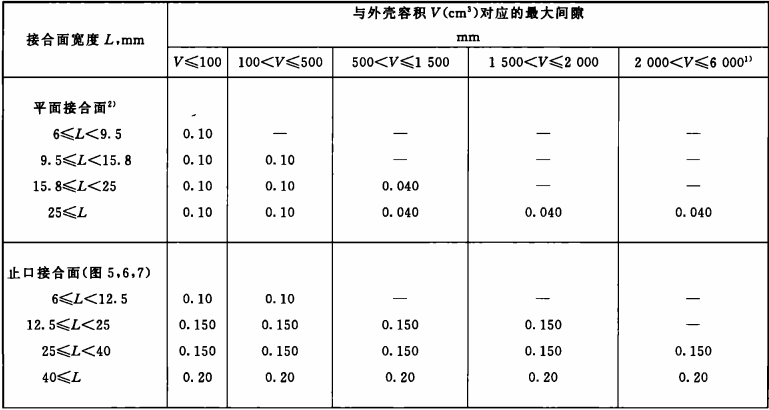

火焰通路長度和直徑間隙應根據下述各條要求按表 1一表 4 取相應數值 。
旋轉電機轉軸的小單邊間隙K ?，對 I類、 IIA 類和 IIB 應不小于 0. 075 m m ，對 IIC 應
不小于0. 05 m m .
?
滑動軸承
帶有滑動軸承的隔爆軸承蓋的火焰通路長度，當轉軸直徑不大于 25 m m 時，應不小于轉軸直徑；當轉軸直徑大于 25 m m 時，應不小于 25 m m ,
如果在帶有滑動軸承的旋轉電機上采用圓筒式或曲路式軸承蓋，并且定轉子間的單邊間隙大于軸承蓋所允許的單邊 間隙位移時，則軸承蓋應 由無火花材料（ 如黃銅）制成。 該要求不適用于浮動式軸承蓋。
IIC旋轉電機不允許采用滑動軸承。
滾動軸承
裝有滾動軸承的轉軸軸承蓋其單邊間隙計算值“m”不得超過表 1～表 4 中軸承蓋的允許間隙的三分之二。
軸承蓋
在確定帶有油封槽的軸承蓋的火焰通路長度時，其油封槽部分不應計算在內。軸承蓋末端長度應不小于表1`—表 4 中規定的相應值 ，直徑間隙不應超過表 1一表 4 中規定的相應數值 ，但不應小于 0. 10 m m 。
