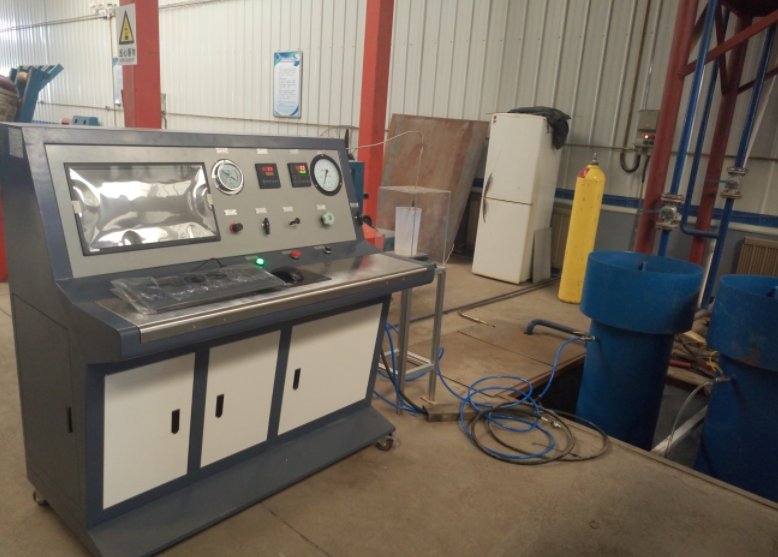

一、產品介紹
濟南思明特科技有限公司研發的標準瓶檢定試驗機適用于設計、制造公稱工作壓力不低于70 MPa，外徑60～420 mm，長度350~2300 mm的氣瓶。根據GB/T 35015-2018《氣瓶外測法水壓試驗用標準瓶的標定方法》、GB/T 9251-2022《氣瓶水壓試驗方法》、GB/T 35544-2017《車用壓縮氫氣鋁內膽碳纖維全纏繞氣瓶》、GB/T 42612-2023《車用壓縮氫氣塑料內膽碳纖維全纏繞氣瓶》等相關標準的要求研發。
二、標準瓶檢定試驗機特點
該試驗機可以完成多種規格氣瓶的檢定工作，還可以進行多種檢定項目的測試，如耐壓測試、密封性測試、耐沖擊測試等，從而滿足各種生產需求。
配備高性能工控電腦，進水量（變形值）、壓力、時間等試驗數據實時自動保存，軟件能夠按照試驗標準自動采集及導出數據，能生成并打印試驗報告。
具備有超壓報警停機功能、泄露報警停機功能、元器件自動故障診斷與停機功能、氣瓶非正常爆破停機功能等。
三、標準瓶檢定試驗機參數
1）標定壓力：0～120 MPa；
2）最大壓力：≥160 MPa；
3）增壓方式：電動+氣動增壓，以水為加壓介質，具有穩定壓力輸出；
4）增壓速率：變頻控制，流量可根據需求自動進行調整；一般加壓速率數值為標定壓力的3%，當壓力值達到標定壓力的90%以上時，其數值不大于標定壓力的1%；
5）保壓精度：自動控制，10000 PSI以下時不低于±2 PSI（10 L及以上氣瓶）；10000 PSI以上時不低于±5 PSI（10 L以上氣瓶）；
6）水套規格：配2種不同規格的水套適用于不同規格的氣瓶。水套一：直徑500 mm，深度2200mm，水套高出地面800 mm；水套二：直徑800 mm，深度2800；水套高出地面500 mm；
7）水套材質：不銹鋼，試驗壓力范圍內若發生爆破不變形，具有安全泄放口；水套配置上下兩處水溫測量?jī)x表，精度：0.5 ℃；
8）水箱：加壓設備用水箱不低于50 L；靜置水箱不低于1000 L；
9）地坑大小：長度2500 mm、寬度2000 mm、深度3500 mm，地坑帶有一定坡度，水自動集中到積水坑；地坑防水處理，帶水套基座；地坑上部設置保溫間，長度2700 mm、寬度2200 mm、高度1200 mm；可自動開啟或升降；
|
