一、產品應用

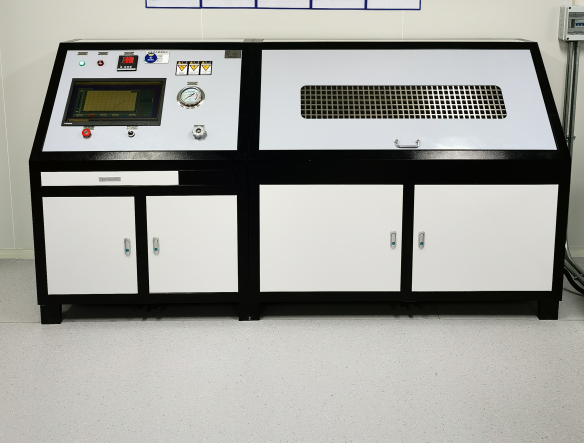

濟南思明特科技有限公司研發的電子膨脹閥綜合性能測試臺是根據 JBT-10212 、JBT-10386 設計而成，適合測試電子膨脹閥的流量特性、開閥?脈沖、 閥口泄漏量、最大動作壓差試驗，采用進口電子數顯流量計，流量測試誤差優于±1%，可根據閥的開度需要任意設定脈沖數，并能顯示出每個脈沖數的流量變化值。系統自動 控制，輸出試驗壓力比例可調，閥門輸入脈沖數可設定，實時檢測系統的壓力、流量參數和?脈沖數，可識別流量、壓力突變點，通過計算機設定參數后一鍵開啟試驗，生成流量特性、 閥口泄漏量參數曲線和記錄試驗結果。
二、電子膨脹閥綜合性能測試臺特點
該測試臺用于測試 DPF（Q）型電子膨脹閥閥口泄漏量、流量特性、開閥脈沖試驗、最 大動作壓差試驗等，手工裝夾產品， 一次裝夾產品完成一個測試項目。通過專用測試軟件，
可實時數據顯示， 可打印實驗報告，可與 OFFICE 辦公軟件兼容，可編程試驗報告，讓用戶可?依據自己的特點設計編排。
三、電子膨脹閥綜合性能測試臺參數
1 ．供電電源：AC220V,50HZ.功率，約 1KW；
2 ．氣源： 6Mpa 潔凈高純氮氣或壓縮空氣；
3 ．運行環境：①濕度范圍 38 ∽85％RH(不結露環境)
②溫度范圍 室溫～40℃
③無強電場、強磁場干擾
④氣源壓力穩定
4 ．工位數： 1 個
5 ．測試項目：
①流量特性試驗
②開閥脈沖試驗
③內部泄漏量試驗
④最大開閥壓差試驗
6 ．數顯壓力表：精度優于±0.5%，瑞士 HUBA，量程 0~6MPa
7 ．流量計量程 0—250L/min（流量特性測試，量程可根據實際情況選定）
流量計量程 0—50L/min（開閥脈沖）
泄漏量測試流量計量程 0~1L/min（內部泄露）
精度：±（0.8 % 讀數 + 0.2 % 滿量程）
8 ．電壓電流:數顯, 精度優于±0.5%
9. 驅動電壓： 0-36V 可調，配置艾德克斯程控直流電源
