一、應用范圍：
???????

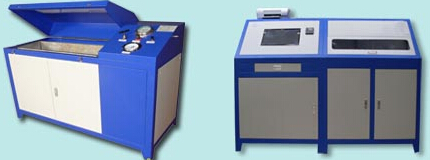

高壓膠管試驗臺適用于各種汽車軟管、膠管、空調管、汽車軟管的耐壓、氣密、爆破脈沖等試驗項目。 廣泛應用于質量檢測單位、各種車零部件制造單位、產品質量檢測站、科研院校等各種軟管的生產、開發研究等領域。
二、試驗標準 :
按照“EN???? ISO1402-1996/NF T47202-1996 橡膠和塑料軟管組件靜液壓試驗”標準、GB/T5563液壓軟管總成試驗標準制作。
三、高壓膠管試驗設備特點
1、配置有相應夾緊工裝。
2、泄壓后液體自動回流。
3、增壓壓力可調。
1、試驗壓力范圍：300MPa。
2、最大耗氣量：1m3/min
3、驅動壓力：0.2-0.8MPa。
五、型號選擇
產品名稱 |
高壓膠管試驗臺 |
產品型號 |
SUP_RGXT_7,SUP_RGXT_21,SUP_RGXT_40,SUP_RGXT_58,SUP_RGXT_70
|
基本原理 |
根據管材的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓軟管輸送給試樣中，進行管材的長時間靜液壓試驗和爆破。 |
性能參數 |
試驗壓力 |
0~70MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率0.5秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
工裝、增壓、控制 |
適用范圍 |
膠管 |
相關產品：
適用于各種汽車軟管、膠管、空調管、汽車總成等產品的耐壓、爆破性能的測試。用于各種型號的管件的爆裂壓力測定和耐壓時間測定。其廣泛應用于質量檢測單位可確保長時間試驗的加壓及保壓。液壓膠管總成可以進行膠管的耐壓、爆破、靜壓測試。用于膠管的各種壓力試驗。
更多詳情請點擊：液壓軟管總成測試設備
衛生衛生潔具軟管抗脈沖性試驗、軟管耐老化試驗、耐冷熱循環性試驗、抗拉伸性能試驗機以及耐老化性能實驗，滿足實驗標準：GBT 23448-2009 衛生潔具軟管。
衛生潔具軟管抗脈沖性試驗-衛生潔具軟管耐老化試驗-衛生潔具軟管耐冷熱循環性試驗
膠管氣密檢測設備用于全膠膠管、織膠管、纏繞膠管、針織膠管、短纖維膠管等膠管的氣密性檢測。產品配置有自動氣動或者液壓夾緊機構用于被測件兩端的密封工裝自動夾緊。
jiaoguanshiyanji-1
制動軟管水煮拉伸試驗機主要用于制動軟管的拉伸試驗。本試驗機采用計算機控制系統，具有集成度高、性能穩定、調整方便等優點?？梢詫?duì)實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。 設備參考標準GB16897
尼龍管高低溫振動試驗機主要用于尼龍管的高低溫振動試驗。自動采集處理試驗數據，繪制多種曲線并打印試驗報告，具有運行速度快，界面友好，操作簡單等特點，可滿足不同材料的試驗測量需要，軟件可按用戶要求擴展功能。 滿足標準GB16897.
濟南思明特膠管脈沖試驗機主要用于：汽車軟管類： 轉向管、剎車管、空調管、燃油管、冷卻水管、散熱軟管、暖風軟管、空氣濾芯器軟管等膠管的脈沖試驗，產品配置有自動控制裝置可以控制壓力波形，梯形波三角包正玄波等，系統可以根據需要配置振動裝置以及環境箱體和介質溫度控制裝置。
