脈沖試驗要求及方法：
應試驗同一批同一種規格未經老化的膠管總成，也可與中間接頭組件同時試驗。
施加頻率為0.5一1.25H z (30一75次/m in) 的脈沖壓力。
脈沖試驗壓力為G B 3683- 83 《 鋼絲編織液壓膠管》 規定的工作壓力的1.33倍。脈沖壽命不得低于20萬次。

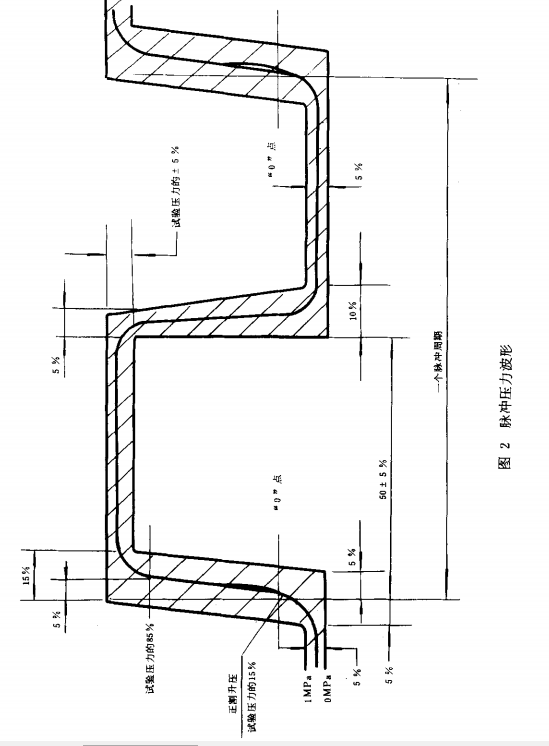

壓力脈沖波形應符合下圖的要求。
在脈沖試臉壓力的15一85% 的壓力范圍內， 壓力升率應為350--700M Pa/s。
膠管的自由長度應符合以下要求:
彎曲 ?? ?自由長度
90度 ?? ?0. 5nr+ 2 d
180度 ? ?πr + 2 d
r 為膠管的小彎曲半徑; d 為膠管外徑。
公稱內徑小于和等于19m m 時應彎曲成180度， 使其兩端頭平行，為小彎曲半徑的2倍， 允差為5 % ; 當公稱內徑大于19m m 時， 可平直或彎曲成90度。
在上述試驗中，不得有滲漏或其他異常現象。 如果接頭撥脫或靠近接頭25m m 以內膠管發生何損傷， 視作接頭引起的損壞。
