1 取四根裝好接頭不超過30天且未經使用的軟管總成。
2 以0.5~1.25Hz之間的頻率向軟管內施加脈沖壓力油。

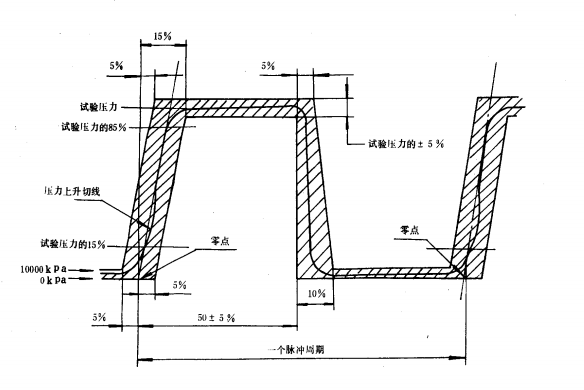

3 要求油液壓力循環在下圖所示的斜線面積之內并盡可能接近圖中所示的曲線，壓力上升速率應在100Mpa/s~350Mpa/s之間。
4 在試驗期間，要求進入軟管總成的壓力油油溫保持在93±3℃。試驗可以間歇進行。
5 試驗工作介質采用一般液壓油，要求粘度在100℃時為4.0~9.0mm²/s，在40℃時為32.0~76.0mm²/s。
6 安脈沖試驗安裝要求，根據各類軟管的小彎曲半徑，被試軟管自由長度應符合如下要求：
彎曲形式 |
自由長度 |
90° |
0.5πr+2dr |
180° |
πr+2d |
7 公稱內徑小于或等于22mm時彎曲應為180°，公稱內徑大于22mm時彎曲應為90°。
8 根據各種軟管要求脈沖壓力為工作壓力的125%或133%。
9 脈沖試驗次數應達到軟管有關標準的規定值。
