一、產品介紹：
濟南思明特軟管風水壓試驗臺用于檢測被測件泄漏情況，配置有自動升降水槽，可以自動升降，可設定保壓時間，試驗次數等參數。設備采用觸摸屏+PLC的工作方式進行被測件的試驗。根據標準《GB-T 5563-2006 橡膠和塑料軟管及軟管組合件 靜液壓試驗方法》中的7.1驗證壓力試驗要求“無急劇變形”，和標準《SAE J 343-2001 SAE 100R 系列液壓軟管和軟 管總成試驗和試驗規程》中的4.14體積膨脹測試要求，需要對軟管外形進行檢測。 廣泛應用于各種領域，包括工業、建筑、汽車等。通過測試軟管的耐壓性能，可以確保軟管在各種工作條件下的安全可靠性。
氣壓試驗時，利用高壓氣源將蓄水箱中的水壓至水槽中，水位升高浸沒軟管為止。然后氣源給軟管充壓，進行試驗。試驗步驟如下：
夾裝軟管——水槽充水——軟管充壓——保壓計時——蜂鳴報時——泄壓——水槽落水——退出試驗。
水壓試驗時，先使水槽水位降至規定的最低水位，然后啟動水泵給軟管充壓進行試驗。
試驗步驟如下：
夾裝軟管——軟管充壓——保壓計時——蜂鳴報時——泄壓——退出試驗。

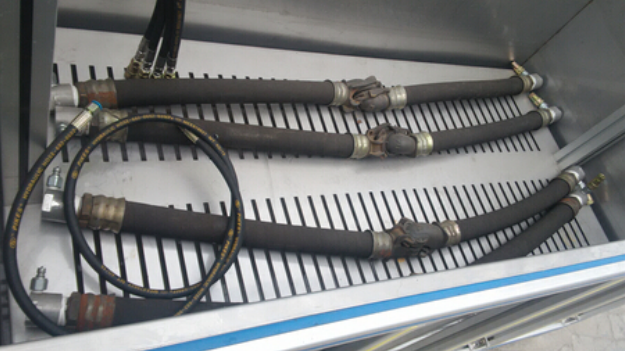

本試驗臺一次最多可試驗6根軟管，應能同時試驗制動軟管、總風聯管和平均管，也可以
二、軟管風水壓試驗臺特點
本試驗臺自備高壓水源、氣源，試驗壓力高滿足試驗壓力，無極可調。
試驗水箱采用不銹鋼板制造，造型美觀、經久耐用。
試驗過程中，可以自動進行壓力補償，具有測試壓力穩定，壓力測試精度高等優點，試驗時間電動計時，到時聲音提示。
多工位檢測生產效率高，勞動強度低。
三、軟管風水壓試驗臺參數
試驗介質： 自來水
最低工作風壓：0.6MPa
最高試驗水壓：1.8Mpa
最大試驗風壓: 1.2Mpa
壓力檢測精度：0.1%F.S
時間精度： 0.1S
額定工作電壓：DC110V
試驗工位： 每次試驗 6 根
輸入電源： 380/220V±10％，50Hz, ≤1kVA
|
