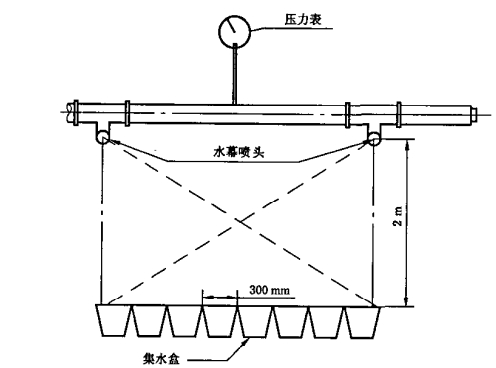

G型和T型水幕噴頭的安裝如下圖所示,兩只噴頭安裝在一條管路上,使噴頭向下噴活。沿水幕噴活方向布置一排集水盒,噴頭距集水盒頂部2m,單個集水盒尺寸為:0.3m×0.6m×0.5m(長X寬×高),收集兩只噴頭重疊部分的酒水,即兩只噴頭正下方及其中間的集水盒水量,噴頭間距為:每個噴頭灑水的外邊緣噴灑到另一個噴頭的正下方集水盒內,試驗壓力為0.10MPa,噴灑時間不小于2min。
水噴頭的平均灑水量按式(2)讓算
P平均Q/n
P—7平均酒水量,單位為升(L)
Q一全部集水盒收集的總水星,單位為升(1.)
n一集水盒數量
每個集水盒的水量，應符合：
水幕應連續完整、布水均勻，任一集水盒中灑水量不應低于平均灑水量的50%，任一集水盒中灑水量不應高于平均灑水量的200%
