| 一、產品介紹

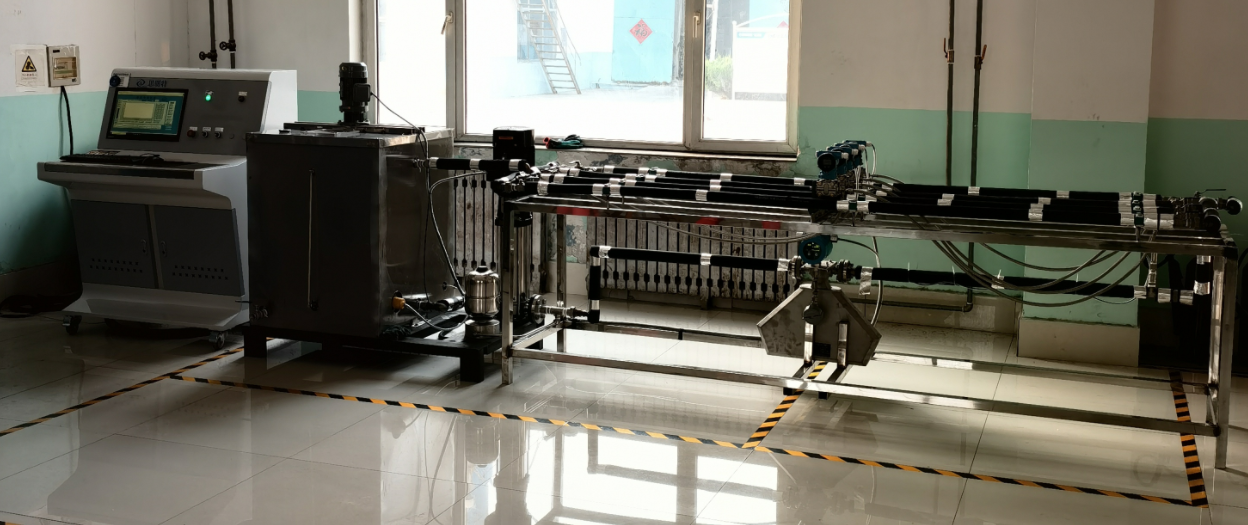

濟南思明特科技有限公司研發的壓裂液管路摩阻測試儀能夠在不同管徑、不同溫度、不同壓力條件下測得①壓力降、②摩阻梯度、③剪切速率、④剪切應力、⑤流體動力粘度等數據，同時能實現數據的實時采集、分析、處理。
參考標準
1、設計、制造及驗收標準按照GB/T25428-2015《石油天然氣工業鉆井和采油設備，鉆井和修井井架、底座》有關規定執行。
2、符合SY/T6680-2021《石油天然氣鉆采設備鉆機和修井機出廠驗收規范》有關規定。
3井架檢測標準按照SY 6326-2019《石油鉆機和修井機井架底座承載能力檢測評定方法及分級規范》執行。
二、壓裂液管路摩阻測試儀特點
試驗液體在管路中以直線推進方式進行循環，確保液體結構在測試過程中不會被破壞，從而保證了測試結果的可靠性。
試驗管路上設置有超溫超壓報警和停機裝置，能夠在試驗過程中出現異常情況時及時停機，確保試驗安全進行。
采用高精度差壓變送器、壓力傳感器、電子流量計、精密控溫儀等測量和控制設備，確保試驗結果的精確性和可靠性。
能夠?qū)崿F(xiàn)自動采集處理、遠程控制和緊急自動控制功能，提高試驗的自動化程度和操作便捷性。
三、壓裂液管路摩阻測試儀參數
1.管路尺寸:內徑分別為 6mm、10mm、16mm，直管段長度大于 6m,測點間距 6m，配有一根25 米長測試管，測試管路為內外拋光處理，帶油浴夾套層，帶柔性保溫套，流體部分采用脈沖平衡器穩定流速；
2.工作溫度:室溫-120C，控制精度±1C，測試管路采用油浴
精細溫控系統；
3.工作壓力:0-20MPa，控壓精度:±0.2%；
4.工作流量:最大流量5m/h 可調，流體計量精度:0.5%；
5.計量控制:能實現自動采集處理、遠程控制和緊急自動控制功能。
6.試驗段管道:低壓開路循環、高壓閉路循環。
7.潤濕部分材質:316L不銹鋼。
|
