一、產品介紹：
濟南思明特科技有限公司研發的液冷板爆破試驗機主要用于液冷板的耐壓爆破試驗，廣泛應用于新能源汽車等領域。本試驗機維護方便，輸出接頭易于更換，傳感器、壓力表等元件方便拆裝，便于計量及維護。配備死命特數據采集軟件，可實時顯示測試參數，同時存儲和記錄測試結果，如測試數次、試驗壓力等。 液冷板爆破試驗機廣泛應用于材料科學、工程設計和安全評估等領域。它可以用于評估各種材料的抗爆破性能，以指導和優化設計、制造和使用過程中的安全性和可靠性。
二、液冷板爆破試驗機參數
試驗壓力：0～10MPa
控壓精度：試驗壓力值上限的+2％，下限的-1％
試驗介質：水
控制方式：計算機控制
溫度：15℃～95℃，溫度精度：±1℃
操作方式：計算機操作
試樣數量：1 路控制試驗壓力和試驗時間
安裝方式：快速工裝
適用范圍：塑料水冷板
三、液冷板爆破試驗機方法
1. 室溫爆破壓力:在室溫下進行試驗，將-塊液冷板與管路進出水口接頭裝配為總成件，將- 端堵住,另一 端連接在爆破試驗機上,然后以7+0.5MPa/min的速率加壓，
直至出現爆破，記錄試驗期間的壓力，取3個試樣的最小值作為試驗結果。
高溫爆破壓力:將一塊液冷板與管路、進出水口接頭裝配為總成件，將-端堵住，置于80+2"C環境下， 試樣一 端堵住，另- -端連接在爆破試驗機上, 然后以7+0.5MPa/min
的速率加壓，直至出現爆破，記錄試驗期間的壓力，取3個試樣的最小值作為試驗結果。結果應滿足液冷系統密封性能要求。
2. 50kPa/s速率
3.水冷板總成內通入壓縮空氣/水，壓力:加壓至2Bar,保壓60s (應無泄露)，之后以1bar為間隔加壓至失效， 每次加壓保壓60s, 記錄失效壓力及位置。

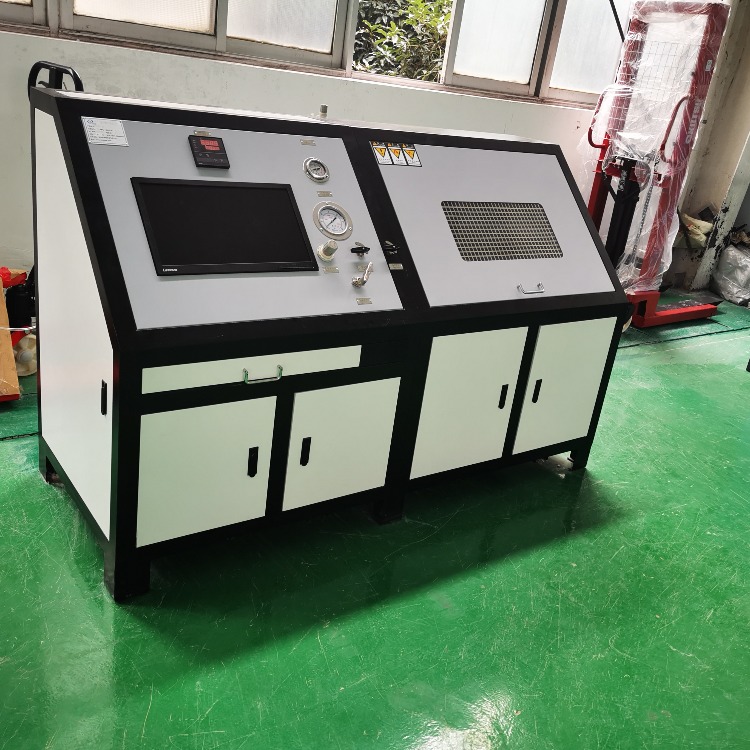

baoposhiyanji-q
爆破壓力測試臺用來驗證經過焊接后的連接效果。本試驗臺從設計原理和零部件選擇上保證了系統的穩定可靠運行。根據爆破試驗特點采用適當?shù)耐鈿けＷo，觀察窗玻璃采用防爆玻璃。
|
