真空：一種物理現象，給定的空間內低于一個大氣壓力的氣體狀態。
真空試驗目的：85%額定負荷以上，真空泵抽真空，然后按照規定的方法測量單位時間內真空變化以確定液壓快速接頭的嚴密性。

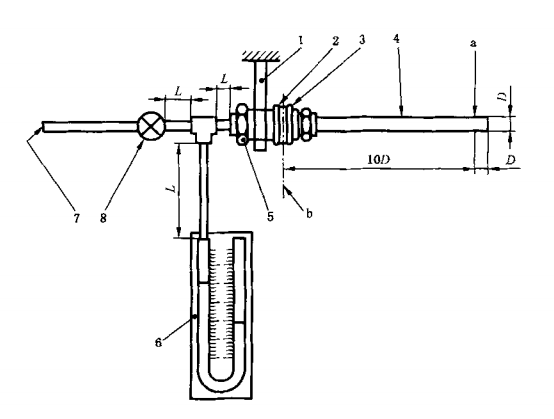

D=一接頭公稱通徑
L= 15D max
1：固定陰接頭的夾具
2：試驗接頭總成或陰、陽接頭
3：陽接頭
4：連接到陽接頭上不固定在夾具里的鋼桿
5：陰接頭
6：壓力計
7：接真空泵
8：閥
a：50 N 載荷垂直于接頭中心線(僅對接頭連接試驗適用)
b：鎖定裝置的中心線
試樣方法：
接頭連接的真空試驗：
1.按圖 中 所示將接頭總成安裝在試驗裝置中，對接頭總成施加側向載荷。起動真空泵并使真空度達到規定的數值。
2.關閉閥并使其穩定 10 m in, 觀察真空表下降的數值。
3.最后將真空表讀數記錄到試驗報告中。
接頭斷開的真空試驗（帶閥接頭）
1. 按上圖所示將陰、陽接頭分別裝人試驗裝置中，起動真空泵并使真空度達到規定的數值。
2. 關閉閥門使其穩定 10 m in，觀察真空表下降的數值。
3. 最后將真空表讀數記錄到試驗報告中。
真空檢漏儀主要用于塑料袋、包裝瓶子、密封罐等進行抽真空測試，采用將被測件放置到一個透明環境倉里，透明艙內部灌入4/5的清水，上部抽真空，當被測件有泄漏的情況下，由于負壓的作用，被測件的內部空氣會從內部泄漏出來，觀察被測件泄漏情況通過氣泡觀察。進行判斷被測件是否有泄漏。
標簽：液壓快速接頭，
|
