一、產品介紹

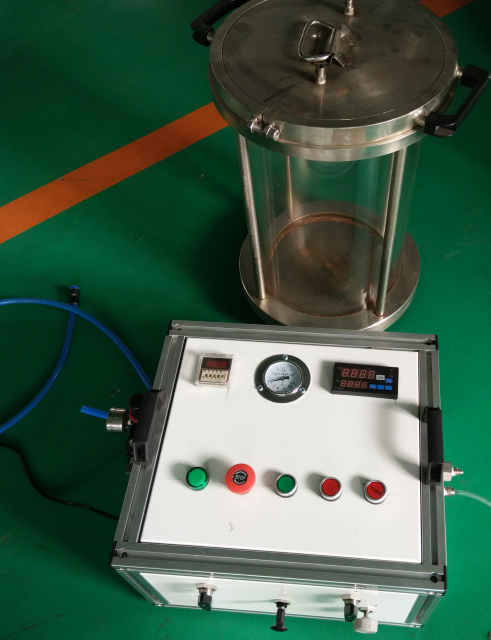

濟南思明特科技有限公司研發的液位計檢定裝置主要用于用于校準和檢測液位計性能的設備，確保其測量準確性和可靠性。可穩定輸出-10~200kPa 的壓力，抽負壓時可實現氣水分離，保證其他介質不會進入氣路。
二、液位計檢定裝置配置
內部配置：
1) 壓力指示部分：-10~200kPa 的電子顯示儀表；
2) 電動抽真空泵：可抽 0~10kPa 真空，包含汽水分離器部件，可確保除氣體以外的介質不會進入氣路，電動抽真空泵本體供電為 24VDC，裝置整體供電為 220VAC/50Hz，裝置需配備 220VAC 轉 24VDC 的電源模塊；
3) 直流微型活塞氣泵：氣泵給整個裝置提供 0~200kPa 的壓力；
4) 表壓供氣回路與抽真空回路可通過手動閥切換；
5) 電源部分：為箱體內用電部件供電，可充電、直連使用，滿足工具滿功率連續使用10h 的電池容量；
6) 包換一個進氣口、一個出氣口，并配置對應的手動閥，可外接氣源用于表壓供氣回路；
7) 出氣口需配備止逆閥；
8) 手動調壓閥：可手動調整目標壓力值并確保輸出壓力保持穩定；
9) 內部氣路均使用內徑為 10mm 的金屬軟管進行連接；
10) 氣路連接處除焊接接頭外均使用快插接頭。
外部配置：
1) 外接氣源軟管可拆卸，接頭部分為 1/2NPT 母頭螺紋，接頭為不銹鋼材質；
2) 輸出供氣/抽真空管線需滿足用戶，可拆卸，提供 1/2NPT、1/4NPT、M12、M14 攻螺紋接頭。
三、液位計檢定裝置參數
1) 箱體材質：304 不銹鋼；
2) 箱體尺寸：不大于 500*400*200mm；
3) 箱體總重量：不超過 10kg。
