橡膠和塑料軟管及軟管組合件承壓變形的測量方法
組裝試樣
當要求測定軟管的長度變化、外徑變化和扭轉和(或)彎曲時,將軟管或軟管組合件伸直,水平放置進行檢查,并施加0.07MPa的靜壓以使軟管或軟管組合件保持穩定狀態。進行驗證壓力試驗后,施加0.07MPa的靜壓約5min的壓力。支撐軟管或軟管組合件的支架表面應平坦光滑，以確保軟管或軟管組合件不受約束的擴張或收縮。也可以將軟管或軟管組合件由滾軸支撐或垂直懸起。當用軟管的某部分作為試樣時,也可垂直置于試驗臺上。
參考標記

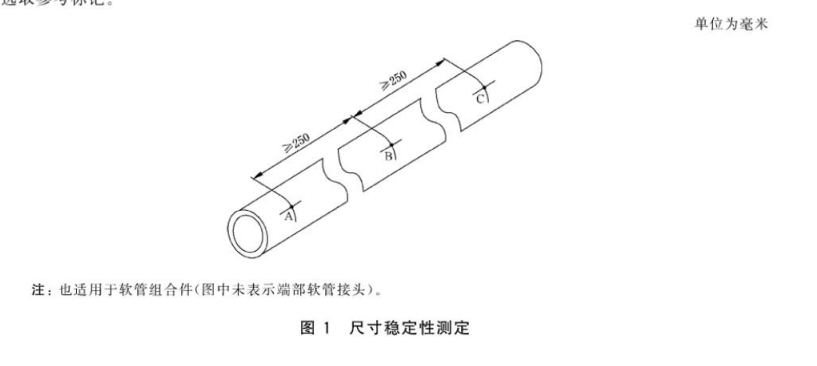

對于長的軟管或軟管試樣(見6.2),當保持壓力時，在外表面上取三個參考標記點(A.B和C),中間的標記(B)盡量接近軟管長度的中點,兩端的標記(A和C)距B點最小250mm。每個標記應包括在軟管圓周弧線上,通過每個標記畫- .條垂直于所在弧線的直線，而且引出的三條直線應在同一條直線上
對于軟管組合件,測量軟管接頭端部接觸面之間的距離.或在軟管表面靠近插軟管接頭的端部位置選取參考標記。
外徑的變化
一般要求
最好采用以卷尺直接測量其圓周長的方法來確定外徑(見ISO 4671),精確到士1 mm。也可以用一個最小有效尖寬為5 mm的游標卡尺來測量。
通過外周長變化測定
在初始壓力0.07 MPa(見8.2.1.3)和規定試驗壓力下,用卷尺(見5.3)測量三個標記(A.B和C)中每一標記處的圓周長(8.2.2所述測量過程)。
彎曲
彎曲是指軟管在試驗過程中偏離于初始壓力0.07MPa下平行于軟管所在表面的平面內所畫的兩管接頭間的直線的程度。可以用一條拉緊的直線來表示兩管接頭正中間的連線。在規定試驗壓力下產生的彎曲值是軟管的任何部位與在初始壓力下兩管接頭正中間連線的最大偏離值。彎曲值用該直線到最大偏離點處軟管中心線的距離表示。報告測量結果應精確到5mm。
|
