反向壓差法
1保持待檢閥門處于運行狀態，通過外部測試氣源對閥門連通大氣的壓力端或真空端腔體分別施加負壓或正壓，進行開啟壓力和泄漏量檢驗的方法稱為反向壓差法。

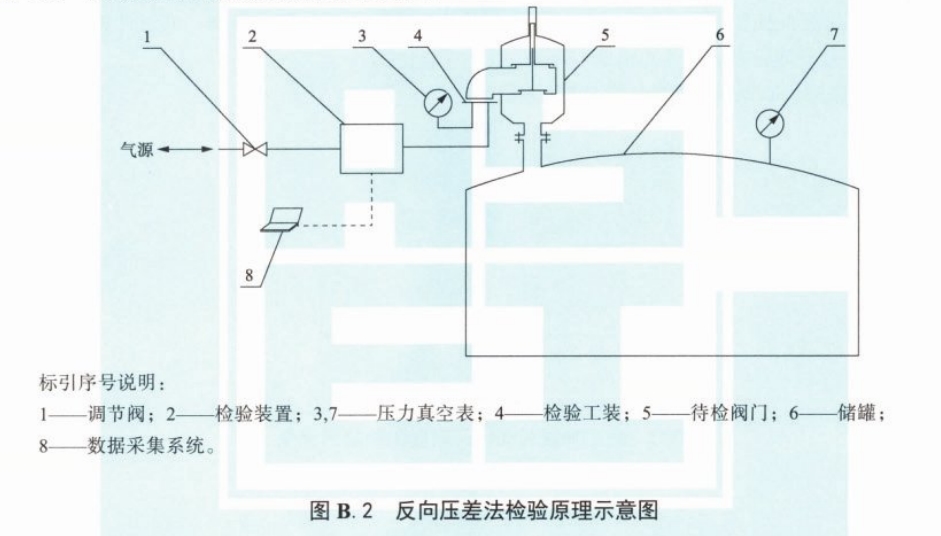

2反向壓差法檢驗原理如圖所示。
3檢驗準備要求如下:
a)停止儲罐進出物料作業，使罐內壓力保持平穩;
b)通過設有通氣管和壓力采集口的檢驗工裝連接測試氣源、檢驗裝置和待檢閥門，并使待檢閥門與檢驗氣源之間保持密封。
4開啟壓力檢驗要求如下:
a) 打開調節閥門1,調節通氣量，緩慢升壓或降壓，當壓力曲線出現拐點并出現波動時，閥盤與閥座開始分離，閥盤開啟。
b)記錄罐內實時壓力 P,為使閥門開啟而對閥廣]壓力端施加的負壓或對真空端施加的正壓Po1。
c)開啟壓力計算按公式(B.1 )計算。
Pk=P-Po1
式中:
Pk——呼吸閥開啟壓力， 單位為帕斯卡(Pa) ;
P——儲罐實時壓力，單位為帕斯卡(Pa) ;
Po1——為使呼 吸閥開啟而對閥廣]壓力端施加的負壓或對真空端施加的正壓,單位為帕斯卡(Pa)。
d)當閥門密封面 有明顯損傷或泄漏時，應修復后再進行檢測計算。
泄漏量檢驗要求如下:
a)通過調節閥 1調整壓力端或真空端腔體內壓力Po2,使儲罐實時壓力P與Po2的差值P Po2分別等于呼吸閥呼出或吸人開啟壓力P的0.75倍(根據不同標準要求，也可以為P的0.8倍或0.9倍)并保持恒定。
b)持續輸人/抽出測試氣體并記錄流量，該流量即為呼吸閥的實時泄漏量。
|
