1 耐壓試驗(yàn)
進(jìn)行以下試驗(yàn):
a)D型.S型管件:將管件兩端與長(zhǎng)度為200 mm的鋼管卡壓連接,組成一組試樣進(jìn)行耐壓試驗(yàn)，試驗(yàn)介質(zhì)為自來(lái)水,其試驗(yàn)壓力為2.5 MPa,持壓1min,檢查管件與鋼管連接部位是否有滲漏、脫落和變形。
b)G型管件:將管件兩端與等徑鋼管連接,組成一組試樣,進(jìn)行耐壓試驗(yàn)。當(dāng)壓力上升到0.1MPa時(shí)關(guān)閉閥門(mén),觀察5min,若連接部位無(wú)滲漏,繼續(xù)升壓。壓力升至2.5MPa,保壓10 min,檢查管件與鋼管連接部位,是否有滲漏、脫落和變形。
2負(fù)壓試驗(yàn)
應(yīng)使用3個(gè)不同公稱尺寸的管件分別與長(zhǎng)度為200mm的等徑鋼管卡壓連接后組成一組試件。試驗(yàn)時(shí),室溫為(20士5)C,試驗(yàn)壓力為一80kPa,保壓1h后,管件和鋼管內(nèi)壓降不應(yīng)大于5kPa,檢查管件與鋼管連接部位,是否有滲漏.脫落和變形。
3拉拔試驗(yàn)

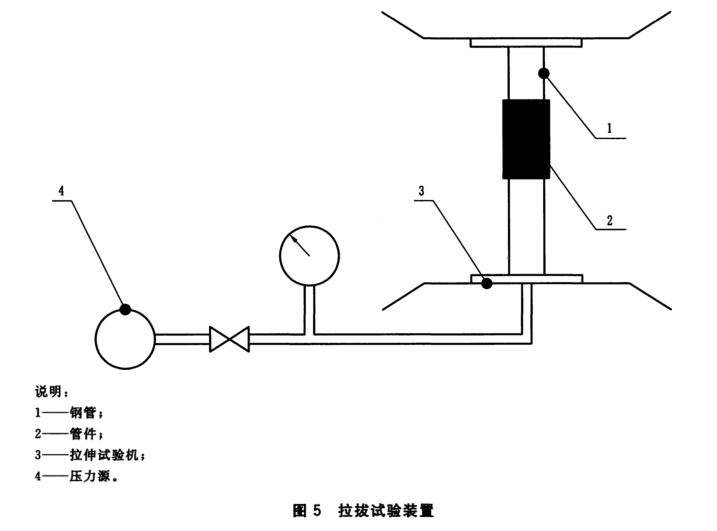

管件進(jìn)行拉拔試驗(yàn)時(shí),宜選用等徑管件,兩端與鋼管連接。向管內(nèi)封人0.6 MPa的氣壓,用圖5所
示的方法以2mm/min的速度拉伸,測(cè)定出現(xiàn)滲漏時(shí)的最大拉伸力,此時(shí)拉伸力應(yīng)大于表12中規(guī)定的最小抗拉拔阻力。
|
