1 試驗條件
1.1 400℃等升壓速率爆破試驗條件：試驗溫度 T=400℃±3℃，升壓速率為（13.8±1.4）MPa/min，直至爆破。
1.2 400℃等體積爆破試驗條件：試驗溫度 T=400℃±3℃，在測定規定塑性延伸爆破強度前升壓速率為（13.8±1.4）MPa/min，在測定規定塑性延伸爆破強度后采用以恒定體積膨脹變化量的方式升壓，直至爆破。
1.3 其他試驗條件依據產品標準規定。
2 樣品的裝載與加熱
2.1 將樣品使用密封卡套進行硬密封，裝于試驗機上。
2.2 將樣品內部空氣排出，使用耐高溫油以油壓方式在樣品內部施加預載壓力（≤5MPa）。通過壓力值是否恒定檢查密封性，并保持樣品同軸度，密封性檢查完畢后應卸載部分或全部的預載壓力。
2.3 檢查完畢后開始升溫至達到規定的試驗溫度范圍，升溫過程中可將加熱爐抽真空或沖氬氣（或氦氣）進行保護。
2.4 樣品在施加試驗壓力前應至少保溫 10min，除非產品標準另有規定。
3 施加試驗壓力
3.1 按照試驗條件中規定的要求進行升壓，直至樣品爆破。
3.2 為確保試驗安全性，建議在試驗過程中使用芯軸。
4 溫度和外徑伸長的記錄
4.1 當試驗溫度達到規定值時，外徑伸長測量裝置應持續測量樣品外徑的變化量，直至樣品爆破。
4.2 在整個試驗過程中應充分記錄樣品的溫度，來證實滿足試驗條件。
4.3 在整個試驗過程中應連續記錄或記錄足夠多的外徑伸長數據來繪制外徑應力-應變曲線。
4.4 當只測定爆破強度與最大周向伸長率時，可不繪制外徑應力-應變曲線，可不測量外徑變化量。
5 外徑應力-應變曲線

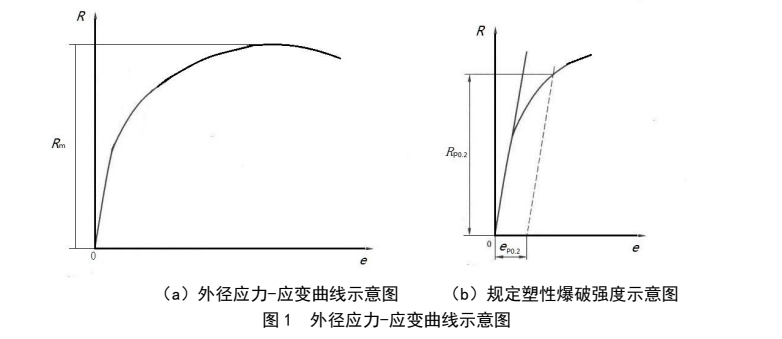

依據所記錄的外徑伸長率和時間，繪制外徑應力-應變曲線，示意圖見圖 1。
|
