制冷劑滲透率試驗

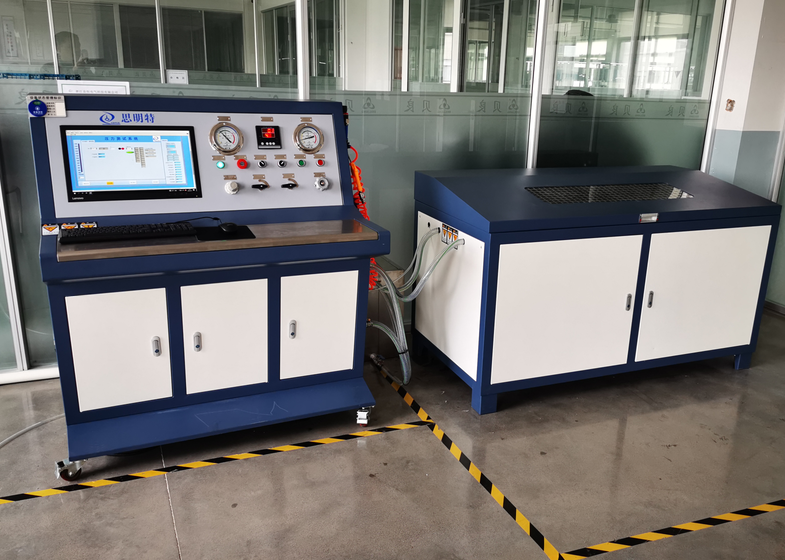

試驗裝置
1金屬壓力罐
金屬壓力罐的內部容積在475 cm'到525 cm’之間,至少能承受21MPa的壓力,并配有合適的附件來連接軟管組合件。
2附件和夾具
附件和夾具在承受管內壓力時能保證密封且無滲漏現象。
.3檢漏儀
檢漏儀的靈敏度為11g/年以上。
4恒溫箱
恒溫箱應保證在試驗周期內保持穩定的試驗溫度,溫度精度為1℃.
5 天平
天平的精度為0.1g。
試驗條件
在較高工作壓力下使用的軟管或軟管組合件的試驗溫度為100℃±2℃(液體排放軟管);在較低工作壓力下使用的軟管或軟管組合件的試驗溫度為80℃±2℃(液體抽吸軟管)。
試驗步驟
1試驗前準備
取軟管暴露長度為1m的軟管組合件4根,兩端用密封件密封好。其中3根用于測量制冷劑的損失。第4根接上接頭,作為檢測軟管自身質量變化的對比管;在標準狀態下,測量軟管暴露長度(4、h)，誤差為士1mm;然后分別將這4根軟管與金屬壓力罐連接,測量每根軟管組合件的質量,包括接頭,誤差為士0.1g.接著按每立方毫米體積軟管充裝0.6mg的試驗介質量充裝,誤差為士5g。充裝管子數量
為3根,用檢漏儀檢查每根軟管是否有滲漏現象。
制冷劑充裝
方法1:
軟管組合件充裝前,必須在-30℃或更低的低溫箱內保持4h。用該溫度下試驗介質的密度,算出需充裝試驗介質的體積;保持填充液和管子在該溫度下,用量杯量取規定體積的試驗介質,然后將試驗介質填充到管子中;填充好的軟管組合件,在該溫度下進行密封。
方法2:
軟管組合件和金屬壓力罐在環境溫度下,通過一定壓力填充試驗介質。保持試驗介質流動的儀器有一個存儲壓縮空氣系統,一個活塞泵和一個用于測量流量的控制設備。
3試驗方法
首先要把3根試驗管和1根對比管放在恒溫箱中以試驗溫度干燥30min,以除去軟管組合件表面的水分;然后用檢漏儀檢查是否滲漏,并稱量。
當軟管組合件放在恒溫箱中時,軟管組合件的曲率不能超過軟管公稱外徑的20倍。
把軟管組合件放在規定溫度(見5.6.2)的恒溫箱中,每隔24h取出一次,用檢漏儀檢查是否滲漏;
在從恒溫箱拿出15min至30min之間稱量,然后再次放入恒溫箱中。
第一個24h是準備階段,如果損耗量大于初始制冷劑質量的10%時,停止試驗,計算時不考慮在這個階段的質量變化。準備階段稱量之后,記錄試驗用軟管組合件初始質量及對比軟管組合件的初始質量;然后再進行72h試驗后,測量軟管組合件的質量(m?)及對比軟管組合件的質量(m、)。
|
