耐脈沖疲勞性

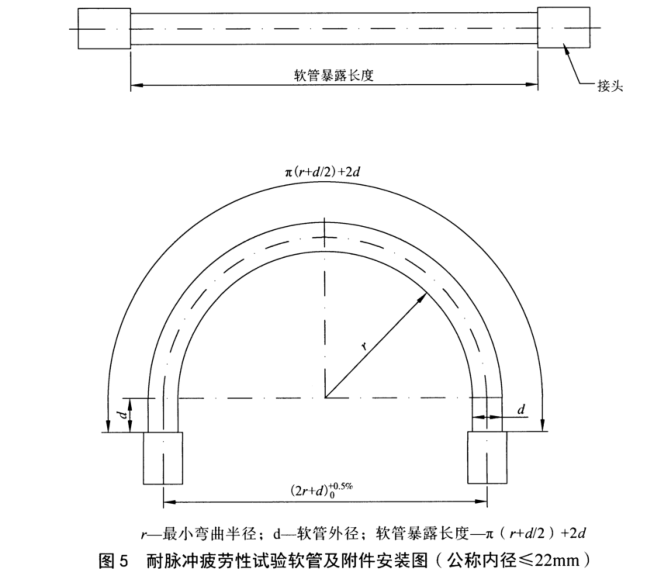

將至少兩根軟管及附件安裝在軟管脈沖疲勞試驗裝置上，對于公稱內(nèi)徑小于或等于22mm的軟管，彎曲180°，軟管暴露長度=π(r+d/2) +2d( 見圖5) ;對于公稱內(nèi)徑大于22mm的軟管.彎曲90°，軟管暴露長度=π(r+d/2) 12+2d(見圖6) ;最小彎曲半徑是軟管公稱外徑的5倍，然后按圖7的規(guī)定施加高壓軟管及附件(0.5土0.5 )MPa~( 3.5 +0.175 )MPa,低壓軟管及附件( 0.5+0.5) MPa~ (2.6+0.13) MPa的脈沖壓力，頻率為每分鐘30個至40個循環(huán);試驗液體為冷凍機油，油溫為40C土2C，在環(huán)境溫度為125°C +2°C下進行試驗，共進行150 000個循環(huán)后，仔細(xì)觀察軟管及附件是否有滲漏和損壞現(xiàn)象。
|
