您所在的位置：首頁>技術資料>氣流量檢測設備的參數與要求
- 本設備適用于我公司各種尺寸的工件流量檢測。

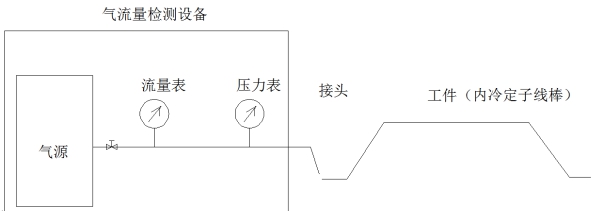

- 工作原理：工件一端水接頭開放，另一端水接頭通過接頭接入設備。開通氣源按設定壓力值調節并穩定，記錄流量表讀數值。原理圖如下
- 移動式設備，小巧方便。
- 設備整體性能：恒定壓力之后，測試氣流量標準偏差小于1%。
- 數顯式壓力表，量程10kPa，精度≤0.1%F•S。（工件常用壓力約3 kPa。）
- 數顯式流量計。首選氣體質量流量計，量程范圍0~100L/min，精度≤1%（工件經常流量范圍30L/min～70L/min）。
- 設備正常使用，若設備整體或部件有水平度要求的，設備需具備自動水平調節功能，調節范圍±5°（地面不平，設備移動位置后水平度有變化）
- 氣源采用空氣或氮氣，要求干凈干燥。氣源輸出應有安全閥，防止高壓輸出損傷壓力表和流量表。（工件常規壓力3kPa時，流量值約30～70L/min。）
- 數顯屏設定壓力之后，設備具備數字化操作調壓或自動化調壓功能，調壓方式便捷，壓力值穩定。
- 設備帶輸出軟管及接頭，輸出軟管標配定長，長度范圍1~1.5m（壓力表與接頭間距）。接頭多種規格可快換，與工件水接頭匹配。工件水接頭:外螺紋G3/4 B；外螺紋M33×2-6h等。
- 按公司智能制造數字化車間對數據采集和傳輸統一要求，本設備帶儲存和以太網接口，對測量值（壓力、流量）自動儲存，外部系統可通過OPC UA接口對數據進行訪問和獲取。
