耐機械沖擊性試驗
耐機械沖擊性試驗步驟如下:

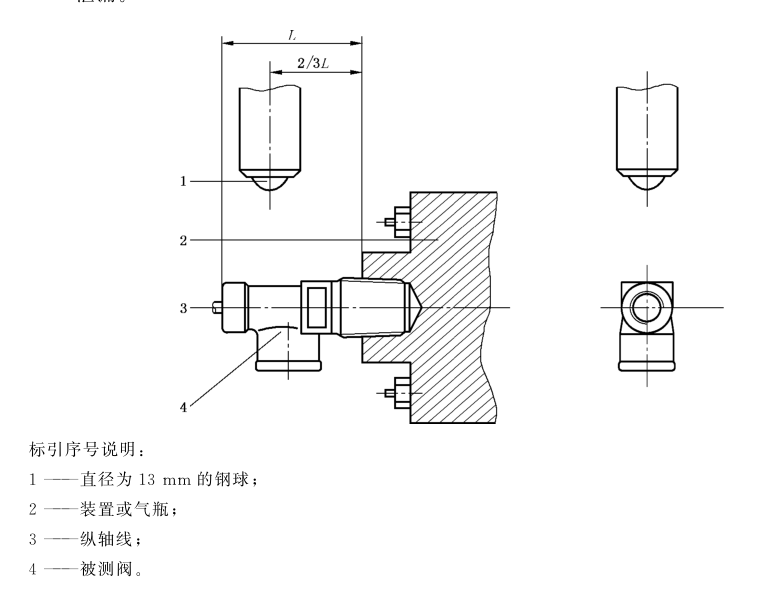

a)按圖所示將閥裝在試驗裝置上,關閉閥,調整沖擊點至進氣口螺紋與氣瓶頂部相交的平面至閥體最遠端(L)的2/3處,沖擊方向與閥的縱軸線相垂直;
b)選擇閥體最薄弱的位置作為沖擊點,沖擊點不應有障礙,如出氣口螺紋、安全泄壓裝置、手輪等;
c)沖擊球頭為13 mm淬硬鋼球,以最小為3 m/s速度,按規定的沖擊能量,沖擊閥;
d)閥被沖擊后﹐允許變形,以表1中T。的力矩關閉閥,從閥進氣口充入潔凈的水至 p ..壓力,確認閥是否破裂;
e)如閥沒有破裂﹐從閥進氣口充人氮氣或空氣至p..壓力,閥的泄漏量(包括閥內部密封的泄踴量、閥與試驗裝置相連接的螺紋接頭的泄漏量)不應超過100 cm3 /h,但閥體的變形處應無泄漏。
|
