高溫脈沖 強度試驗
1試驗要求.
在承受150次脈沖無泄漏之后,制動軟管組合件應在27.6 MPa壓力下保持2 min,而不出現泄漏，也不應在低于34.5MPa壓力下出現爆破。

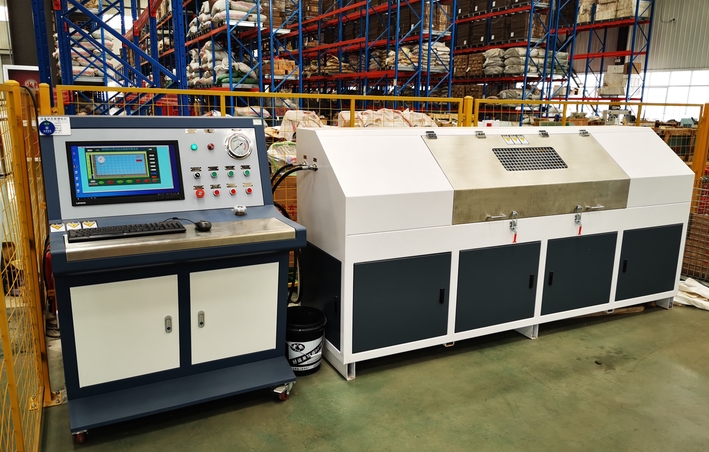

2試驗裝置
2.1壓力 循環裝置應能施加11 MPa壓力,并應能自動控制加壓/泄壓周期。
2.2一個具有合適的恒溫控制裝置的加熱系統,并能保持143C士3°C溫度的隔熱循環空氣烘箱。
2.3 試驗壓力和爆破強度試驗裝置應當符合6.5.2要求。
3 試驗程序
3.1將軟管組合件連接到能產生0~11MPa的壓力循環裝置上。
3.2 將壓力循環裝置和軟管組合件注滿符合ISO 4926規定的相容的非石油基制動液,并排出空氣。
3.3 將軟管組合件放置在空氣循環烘箱內并在30 min內使烘箱溫度達到143C士3C。.
3.4 向軟管組合件施加11 MPa+9.5MPa 的循環內壓,時間60s士6s,然后降至0MPa,時間60s士6s。應當在2s內達到規定的壓力(0 MPa至11 MPa,11 MPa至0 MPa)。組合件的壓力循環應至少進行150次。
3.5從烘箱中取 出軟管組合件,從裝置上卸下軟管組合件并排出液體。在室溫空氣中冷卻軟管組合件,時間至少為45 min。
3.6按規定對軟管組合件進行試驗壓力和爆破壓力試驗。
|
