一、產品介紹

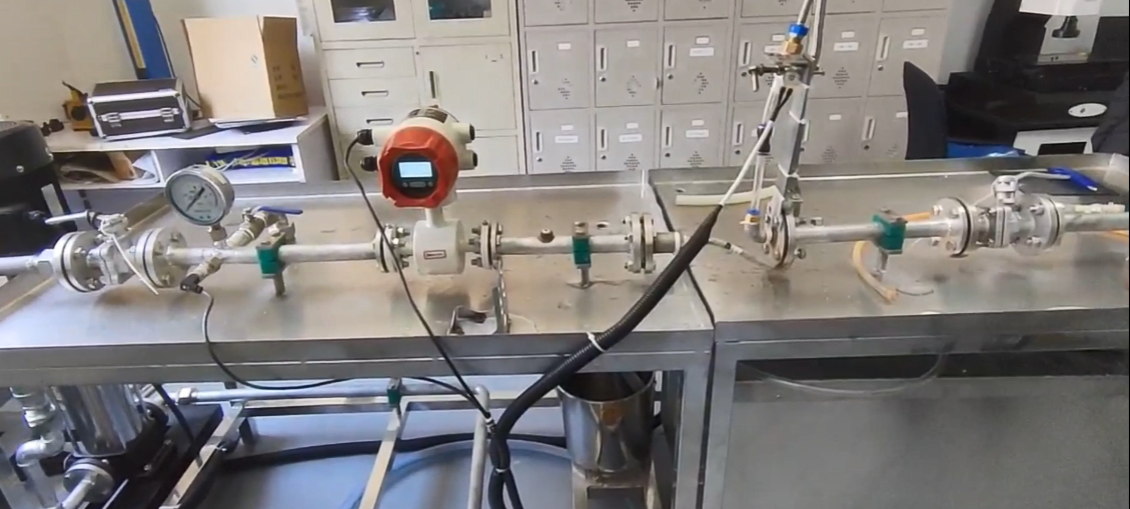

濟南思明特科技有限公司研發的壓力損失試驗儀由沿程阻力實驗管道、恒壓供水系統、測壓系統、智能傳感器、PLC觸摸屏測控系統、信號采集分析儀、實驗軟件，主要用于管道的壓力損失試驗。配備數據采集軟件，與PLC測控系統配套使用，圖表結合，可控制沿程阻力實驗各項運行指標，可對沿程阻力實驗所采集數據進行數據計算、成果分析、曲線繪制、數據存儲。
二、壓力損失試驗儀參數
沿程阻力實驗管道：雙面拋光，等徑不銹鋼沿程阻力實驗管道，測點采用均壓環設計，配置無壓管道流量計。
測壓范圍：-100KPa~100KPa，可智能采集沿程阻力管道段沿程損失、無壓管道流量計端差壓信號
顯示精度：10Pa（1mm水柱）
精度：0.2%FS
恒壓供水系統：有機玻璃蓄水箱，厚度不小于6mm，PPR管路，動力設備為高揚程磁力水泵，標配激串式穩壓器、阻尼分流管，功率小于200W,揚程大于10m，帶多路電源獨立控開。
測壓系統：倒U型測壓計，帶滑尺與校準鏡面，測壓范圍0~370mm，分辨精度0.5mm。
配套實驗臺：尺寸1500 mm×550 mm×800mm。
工作原理是，通過水泵提供壓力源，然后通過傳感器采集壓力及流量參數，通過采集到的參數轉移到計算機進行計算。
三、壓力損失試驗儀特點
配置7寸以上高清液晶觸摸屏，配置不少于6路AO，觸屏軟鍵控制水泵、氣泵、閥門、傳感器等各部件，并采集計算各項實驗數據；液晶屏測控界面包含動態實驗臺數據實時顯示模塊、壓力流速指標實時跟蹤曲線顯示模塊、按鍵測控單元模塊、實驗指導模塊、設備安全保障模塊、數據存儲模塊、設備保潔模塊等。
配置高頻信號處理芯片,與智能傳感器協同工作，自帶RS-485、Rs-232等通訊，可實現流量、壓力、溫度數據同步采集及分析，精確測定全量程范圍段流量,精度一級。
