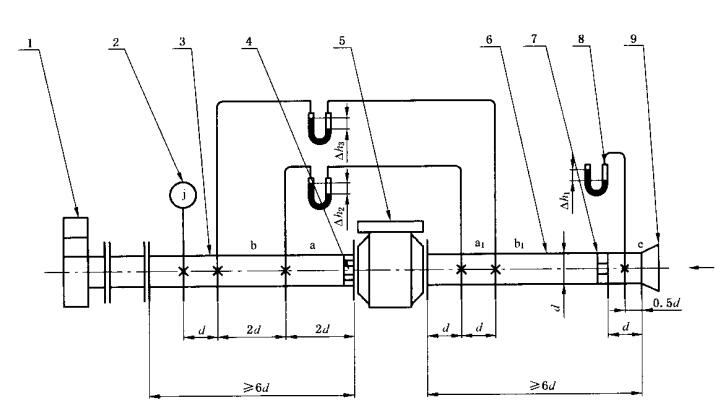

本文介紹了石油儲罐阻火器壓力損失、通氣量試驗。壓力損失和通氣量試驗采用風機來提供風源，試驗裝置示意圖見圖。試驗裝置測試管內徑d應與阻火器的公稱通徑相等，且其內壁表面應平整光滑，系統的各連接處不應有泄漏現象。
進氣口端部以測試管 (斷面內徑為 d)的中心起算 1.5d 范圍內不得有障礙物 。
在測試管同一截面的圓周上，垂直于管壁鉆四個均勻分布的2 mm~3m m 的測壓孔，其孔的
周圍應平整無毛刺，在管路的外 面的靜壓孔處應焊接便于連接的短導管 ，導管的內徑應 大于測量靜壓孔徑的 2 倍 以上 ，四點靜壓孔接頭應分別單獨和壓 力計相連接，所測得的四點靜壓算術平均值為該截面上的平均靜壓。
集流器可以是圓弧形或錐形，其內壁表面須平整光滑，表面粗糙度 R a 值 應不大 于 3.2 μ m 。
進氣整流柵和出氣整流柵進 、出氣整流柵隔板厚度 0.012d -y0.015d ，出氣整流柵隔板間距 0.08 d- 0.75 d。
可以選用U形壓力計，其玻璃管的內徑應均勻 ，一般為6mm - 10 mm 長度隨所測壓力大小確定。
阻火器的阻火芯應清理千凈后安裝在 阻火器 上，再進行試驗 ，試驗介質從阻火器人 口端進 人 7.8.8 試驗介質所用空氣的絕對壓力 為0.1 M P a 溫度為 200C ，相對濕度為 50 ，密度為 1.2 k g/m3，, 若空氣不是此狀態時 ，應換算成此狀態氣體
在進氣口附近用壓力計 ，溫度計和干濕球溫度計測定空氣狀態 。
1—— 風機
2 ——溫度計;
3 ——出氣測試管
4——出氣整流柵
5——被測阻火器
6—— 進氣測試管
7——進氣整流柵
8 —— 壓差計
9—— 集流器
