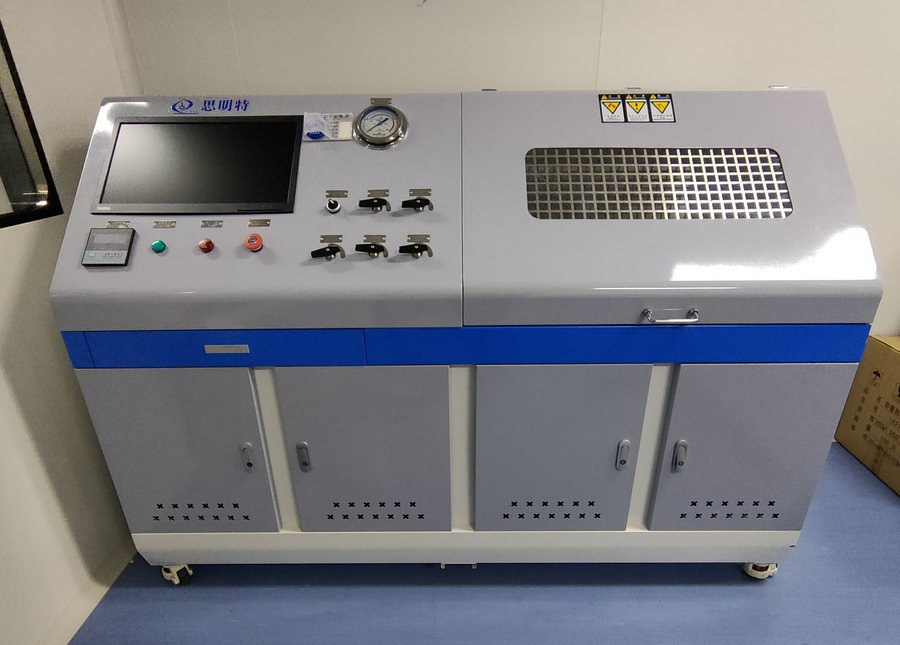

◆壓裂液管路摩阻測定儀主要分為7個系統:供液注入系統、精確控溫系統、精確控壓系統、管路模擬系統、流程管匯系統、數據計量
采集、軟件控制處理系統。
◆供液注入系統:由高溫耐腐蝕儲罐、攪拌電機、西派克螺桿泵、高溫高壓磁力循環泵等組成;
◆精確控溫系統:由防腐電加熱棒、恒溫循環、油浴夾套及保溫隔熱套、溫控儀表、高精度熱電偶等組成;
◆精確控壓系統:由高壓柱塞式計量泵、壓力緩沖容器(蓄能器)等組成:
◆管路模擬系統:由不同內徑的測試管路組成:
◆流程管匯系統:由高溫高壓球閥、安全卸荷閥、各連接管件管線等組成:
◆數據計量采集:由壓力傳感器，壓差傳感器，液體質量流量計，溫度傳感器，臺灣 MOXA 數據采集模塊等組成;
◆軟件控制處理系統:專業的 Labview 軟件編程，動畫界面，數據表格，自動繪制實驗數據曲線等，同時能夠實時監控溫度、壓力、
壓差、流速等數據的異常。
|
