試驗條件
試驗室的環境條件應符合 GB/T 2941 的要求。 試樣在試驗前， 要在此條件下至少保存 24 h。
試驗介質
試驗使用的試驗介質為在 HFC-134a 制冷劑中添加 10％±l％質量的冷凍潤滑油。

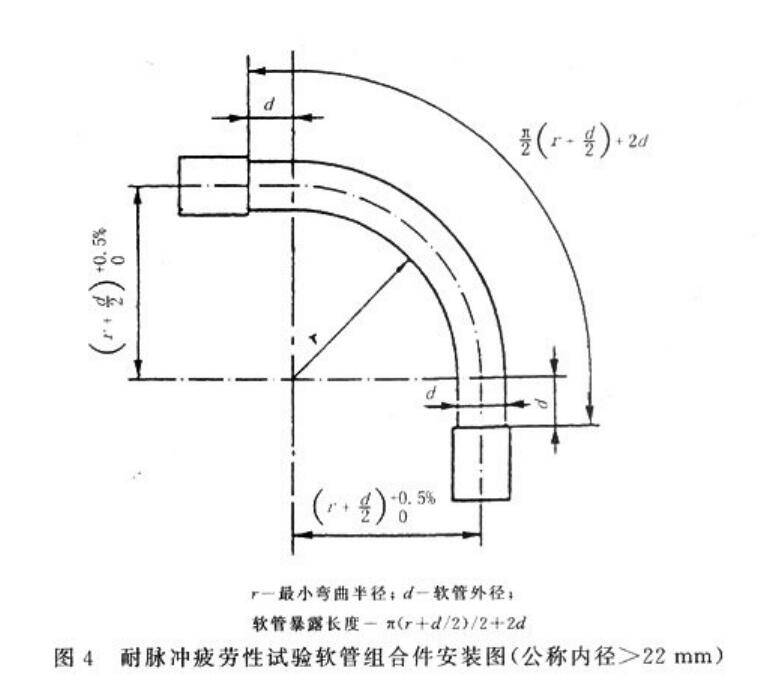

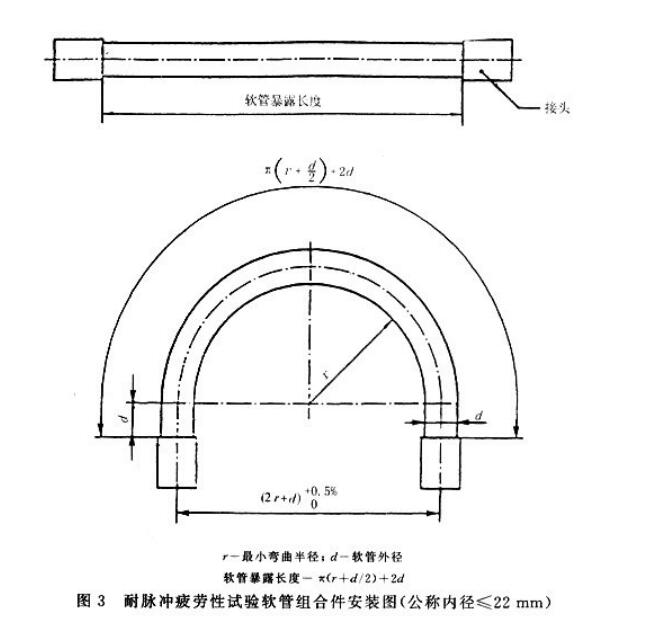

試驗方法：把至少兩根軟管組合件安裝在軟管脈沖疲勞試驗裝置上， 對于公稱內徑小于或等于 22 mm 的軟管， 彎曲 180° ， 軟管暴露長度＝π （r＋d/2） ＋2d（見圖 3） ； 對于公稱內徑大于 22 mm 的軟管， 彎曲 90° ， 軟管暴露長度＝π（r＋d/2） /2＋2d（見圖 4） ；

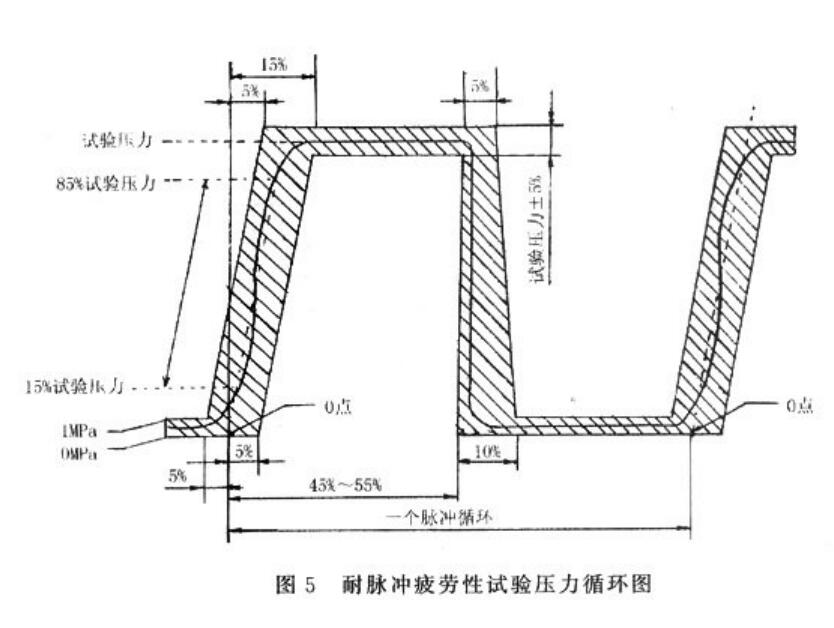

最小彎曲半徑是軟管公稱半徑的 5 倍， 然后按圖 5 的規定施加（0. 5±0. 5） MPa～（2. 6±0. 13） MPa 的脈沖壓力， 頻率為每分鐘 30 次至 40 次； 試驗液體為冷凍潤滑油， 油溫為 40℃±2℃， 在環境溫度為 125℃±2℃下進行試驗， 共進行 150000次循環后， 仔細觀察軟管組合件是否有滲漏和損壞現象。
耐脈沖疲勞性
經 150000 次循環試驗后， 軟管組合件無滲漏及損壞等異常現象。
|
