1) 該壓力測試設備用于我司產品的壓力測試，主要分為注水、排氣系統、增壓系統、控制系統及管路系統，測試介質為去離子水，所有泵、閥及硬管材質為不銹鋼，軟管為耐壓軟管（高分子材料）;
2) 注水系統流量不低于20m3/h，最大輸出壓力不大于5Bar,注水系統管路和增壓系統管路通過單向閥隔離，確保可以大流量注水提高效率;
3) 增壓系統采用啟動往復式雙作用柱塞泵，增壓能量不低于6MPa，流量不低于5L/Min；
4) 排氣系統在注水開始時排氣閥門自動打開，配置傳感器可以自動檢測是否排氣結束，當排氣結束后自動關閉排氣閥，并傳送增壓條件滿足信號給增壓系統，操作人員手動啟動按鈕開始增壓測試；
5) 手動停止增壓開關關閉增壓泵的氣源，急停停止增壓泵的氣源同時排氣閥也打開；
6) 由于測試產品的位置不固定，注水軟管、測試軟管、壓力傳感器信號線、壓縮空氣軟管等需要配10米和15米兩個長度規格；

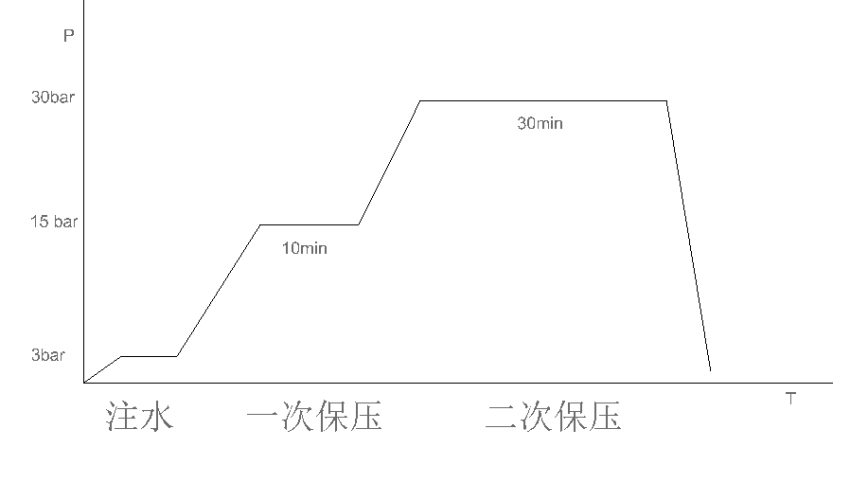

7) 測試設備在測試過程中可以生成如下圖所示的時間和壓力曲線，并具備存儲和導出功能，導出格式excel、PDF等可選；
|
