1 操作步驟

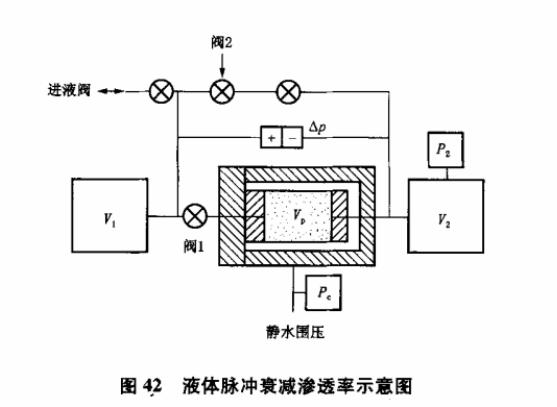

用脈沖衰減法進行液體滲透率測量時(圖42)，將完全由液體飽和的巖樣裝入巖心夾持器中，然后施加適當的圍壓(一般以水力加壓)。在一定的圍壓下由于孔隙壓力的不同引起巖心所受的靜壓力不同，從而引起測試滲透率的變化。如E.6.8.5所描述的，要使該系統充滿液體并加壓到初始孔隙壓力，則進液閥應在足夠長的時間內保持打開從而使高壓液體充分擴散進入巖樣;讓閥1和閥2繼續
保持打開狀態并關閉進液閥，開始觀測下流傳感器直到顯示壓力穩定后關閉閥1和閥2;通過旋轉針型閥產生壓力脈沖△。注意:除針型閥之外，其他閥門都應該在打開或關閉時其本身內體積不發生變化。
打開閥1開始脈沖衰減試驗。巖樣兩端產生略小于△p:的初始壓差△p[0]，這是由于閥1關閉，由針型閥產生的，所以應在上流總體積V中除去上流死體積V。因此，必須計算出△p[0](見E.6.8.5中的描述)。
2均質巖樣的表征
壓力脈沖通過巖樣期間上流壓力下降，而下流壓力在脈沖“發生”之前保持為常數。此后，上流壓力繼續降低下流壓力上升。如果巖樣相當均質且上流和下流的壓縮量相等，那么，上流壓力的降低量與下流壓力的上升量應該相當，同時由于△p[t]在半對數衰減曲線上呈線性降低，因此，平均孔隙壓力應為常數，保持不變。
.3非均質巖樣的表征
然而，如果巖樣不是均質的，而是以具有相當高的液體傳導率的裂縫系統和低傳導率的基質孔隙為其特點，如果巖樣的壓縮量與上、下流容器的接近，或更大一些(小容器)，那么，在△p[t]已達到零以后，平均孔隙壓力仍繼續降低，半對數衰減曲線的直線產生變形。在這種情況下，在△p[t]相當快地被裂縫系統消耗，而液體繼續緩慢地擴散，進人致密巖石的基質。如果容器容量大于基質的孔隙總量，出于液體進入基質，平均孔隙壓力降低幾乎觀察不到。關于非均質巖樣測定的更完整詳細的討論參閱Kamath等人的論述。
|
